5V低壓電芯系列充放電測試系統（儀）

作者：Admin時間：2021-09-25 17:52:34[2622]次瀏覽

5V低壓電芯系列充放電測試系統（儀）

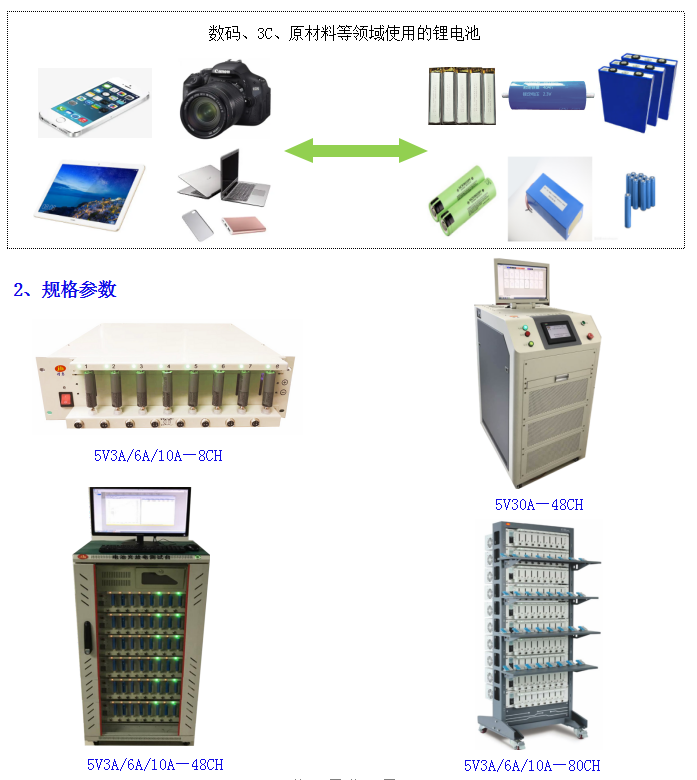

1、應用領域

適用于各類鋰電池、鈉離子電池、移動電源、鉛酸電池、鎳氫電池、三元電池、超級電容等的化成、分容、循環壽命、性能、充放電測試，涵括電池各個參數環節，確保電池品質與安全。

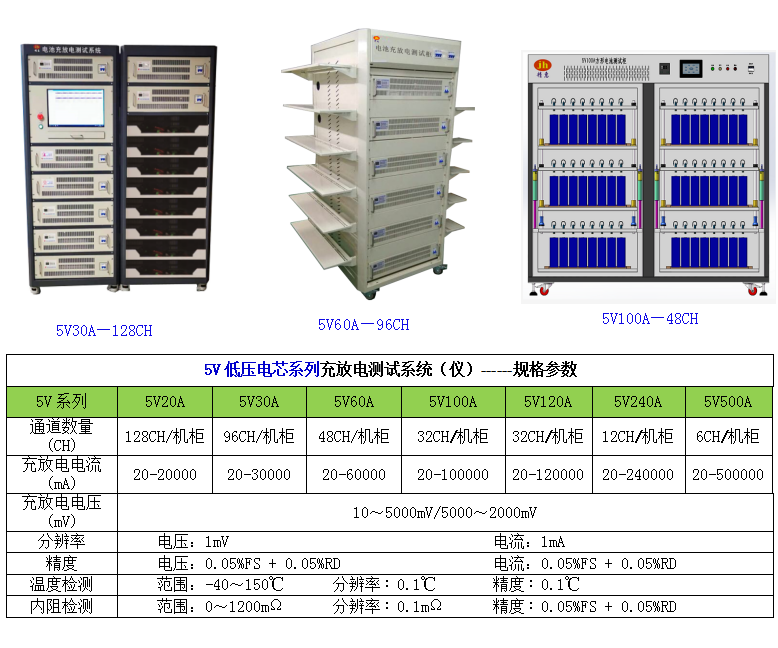

5V低壓電芯系列充放電測試系統（儀）------規格參數
5V系列	5V3A	5V6A	5V10A	5V6A	5V6A	5V10A	5V10A
通道數量 (CH)	8CH/機箱	8CH/機箱	8CH/機箱	256CH/機柜	80CH/機架	256CH/機柜	80CH/機架
充放電電流(mA)	10-3000	10-6000	10-10000	10-6000	10-6000	10-10000	10-10000
充放電電壓(mV)	10～5000mV/5000～1800mV
分辨率	電壓：1mV 電流：1mA
精度	電壓：0.05%FS + 0.05%RD 電流：0.05%FS + 0.05%RD
溫度檢測	范圍：-40～150℃ 分辨率∶0.1℃ 精度∶0.1℃
內阻檢測	范圍：0～1200mΩ 分辨率∶0.1mΩ 精度∶0.05%FS + 0.05%RD

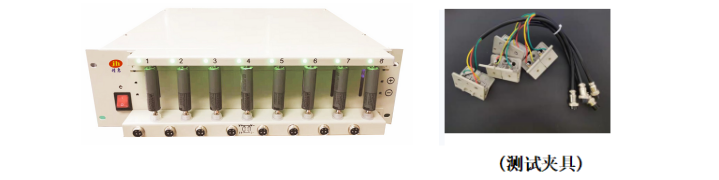

產品示例1：JH5V6A（10A）-8CH(臺式機）電池充放電測試儀

主要技術參數：

序號	設備通道數	8CH
1	工作流程控制方式	獨立/整體
2	測試電池種類	18650（28650)圓柱/軟包/方塊型鋰電池
3	恒流電流范圍	充電10~60000mA(100000mA)，放電10~6000mA(100000mA)，分辨率1mA
4	電流測量精度	±（0.05%RD+0.05%FS）
5	電壓測量范圍	0~5000mV，分辨率1mV
6	電壓測量準確度	±（0.05%RD+0.05%FS）
7	被測電池電壓范圍	充電0~5000mV，放電1800~5000mV
8	恒壓電壓設定范圍	0~5000mV
9	時間范圍	0~999分鐘/工步，精度：±0.1%
10	充電模式	恒流、恒流恒壓、恒功率充電
11	放電模式	恒流放電、恒功率放電
12	保護功能	電壓異常、電流異常、過容量報警、斷電接續、電池反接保護
13	通訊方式	RS485，波特率 57600
14	測試方式	主機和計算機通訊,完成自動測試、存儲、打印等功能
15	夾具形式	四線制夾具
16	工作電源	AC220V/50Hz
17	滿負荷功耗	300W(500W)
18	使用環境	環境溫度為-10℃~40℃，相對濕度不大于85%
19	尺寸	W480 H130 D450mm
20	重量	約15kg
21	電腦（選配）	4G內存、120G固態硬盤、集成顯卡、19.5寸顯示器

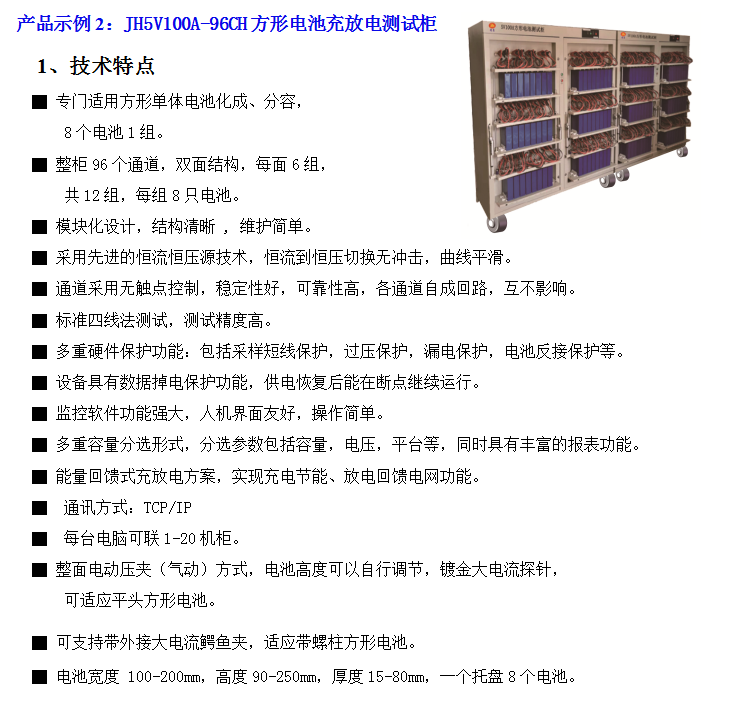

2、規格參數：

序號	規格型號		JH5V100A-96CH
1	通道數		96CH
2	電網輸入電壓		AC380V ±10% 50HZ 三相5線制
3	電網頻率		50HZ ±5%
4	最大功耗		50KW
5	通道測量方式		標準四線法測量
6	充電恒壓模式		雙閉環硬件恒壓 Note:恒流恒壓轉換平滑，無沖擊
7	夾具開合方式		電動（氣動）開夾
10	能量回饋	節能模式	放電能量回饋電網
11		功率因素	> 0.99
12		充電端口效率	>80% Note:通道DC/DC端口測試數據
13		放電端口回饋效率	>85% Note:通道DC/DC端口測試數據
14		雙向驅動模式	同步整流
15		放電回饋電網方式	同頻率同幅值
16		饋電孤島保護功能	有
17	電流	充放電電流范圍	100mA ～ 100000mA
		電流分辨率	1mA
		電流測量精度	±0.1%FS
18	電壓	電壓測量范圍	10mV ～ 5000mV
		電壓分辨率	1mV
		電壓測量精度	±0.05%FS
		充電恒壓電壓設定范圍	1～4.5V
		最低放電電壓	1.5V（端口電壓）
19	時間	時間范圍	任意設定
		時間測量精度	±0.1%
		時間分辨率	1 s
18	工作模式		恒流充電: 電壓截止or時間截止or容量截止
19			恒流恒壓充電: 電流截止or時間截止or容量截止
20			擱置: 時間截止
21			恒流放電: 電壓截止or時間截止or容量截止
22	通道保護功能		1.充電過壓保護 , 充電欠壓保護 2.放電過壓保護 , 放電欠壓保護 3.充放電電壓趨勢保護, 支持用戶自定義保護策略 4.電壓波動保護, 允許的電壓保護范圍支持用戶自定義 5.電流波動保護, 允許的電流保護范圍支持用戶自定義 6.電池反接保護，硬件保護方式 7.功率管短路保護 8.通道容量報警保護（超時保護） 9.電壓采樣掉線保護 10.電壓離群保護 11.容量離群保護 12.流程開始前開壓檢測，停止開壓超限的通道
23	整機保護功能		1.軟件可設定全局上下限保護電壓 2.設備具有停電恢復功能,脫機時間最長24小時。 3.設備報警停機后，可以從中斷位置繼續未完成的流程，而不需要從頭開始流程 4.支持脫機模式：當設備與控制電腦通訊中斷，可繼續運行流程，下位機配置保存數據，通訊恢復后可上傳檢測的數據；
24	軟件功能		1. 語言：簡體中文 2. 可記錄項目：時間，電壓，電流，時間，容量，電量，且有相應曲線，可輸出成EXCEL文件或文本文件 3. 設置充放電測試流程，支持插入工步，刪除工步等編輯功能 4. 每個流程可編輯64個測試工步，每個循環最大循環次數為999次 5. 通過限時間、限電壓、限電流、限容量的方式準確控制每個流程的結束條件,計算化成電池充放電容量及能量參數。 6. 能夠?qū)崟r繪制每節電池測試過程的動態曲線，包括電壓/時間曲線、流/時間曲線、容量/時間曲線等；可同時顯示多條曲線所有曲線可以隨意放大或者縮小，以供檢查電流或者電壓在短時間內的穩定性。 7. 在任何情況下，充放電完成后最終的統計數據和詳細數據真實反映電池的各工步的狀態，統計數據和詳細數據吻合。 8.能將來自多個測試通道的測試數據繪制在一個圖上，或者多個圖編輯在一個圖上； 9.提供軟件終身升級服務；
25	數據采集頻率		1Hz
26	通訊方式		TCP/IP
27	通訊接口		網口
28	散熱方式		強制風冷
29	精度校正周期		一年
30	校準方式		軟件自動校準（選件）
31	本地監控電腦		配置要求：（每10臺設備對應1臺電腦） 1. 操作系統 : Windows 7 以上中文版語言：簡體中文 2. 中央處理器：雙核以上，不低于2.8GHz 3. 內存： 4GB以上 4. 硬盤： 500G以上可以掉電接續 5. 光驅： 24倍速以上 6. 顯示器：17英寸以上液晶顯示器 7. 雙網卡 8. 網口
32	設備運行條件		環境溫度：10-35℃；相對濕度：≤80%；壓縮空氣：不小于 0.8MPa 大氣壓強：700±50mmHg；無強電磁場干擾和腐蝕性氣體侵蝕；應安裝有良好的安全地線。
33	外形尺寸(長 × 寬 × 高）		2300mm × 900mm × 1800mm
