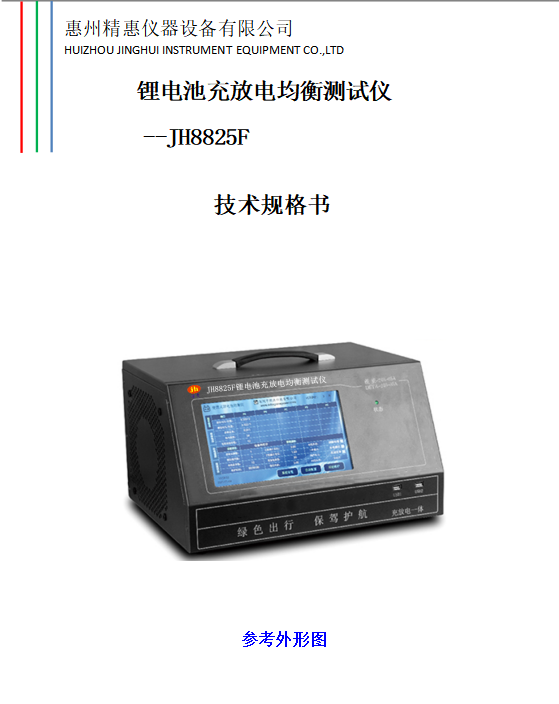

一、產品簡介鋰電池充放電均衡測試儀，是一款新能源汽車鋰電池組的養護設備?？梢越鉀Q動力電池在串聯成組后，因各單體電池存在不一致性，造成電池單體電量不均衡性問題不停擴大， 從而導致電池的壽命縮短，巡航里程減少，甚至導致電池完全失效的問題。 其主要設計思想是通過采集單體電池參數，使用智能算法分析判斷電池組的深層次問題。 采用“串充補齊”的方式，對落后電池進行精準補電，確保每串單體電池充滿電量，把組內各單體電池間的電量差異維護到出廠水平。從而消除電池組短板效應，使電池整組容量恢復到接近出廠水平。   二、產品特點：※ 采用頂端對齊均衡模式，讓所有單體并行充電，確保所有單體充滿電量。 ※ 高可靠性設計，可自檢識別多種故障及設備自身故障； ※ 采用互證安全機制，從而確保不會因為設備自身故障造成電池損壞。 ※ 使用模塊化設計，所有模塊支持隨拔隨插，產品維修更為方便。 ※ 設備小型便攜、重量輕，充分考慮用戶便攜方便性。 ※ 支持線束及電池類型自動識別。 ※ 支持輸出電流無級可調，范圍 0.5-5A。 ※ 支持均衡記錄數據導出，內置 16GB 內存卡。 ※ 設備穩定性好，通信及內部軟件運行穩定。 ※ 操作簡單方便，可一鍵式操作。     三、產品參數可選購范圍 1、產品電池串數可選范圍：最大 144 串（12 個模塊×12 串）。 2、輸出電流可選范圍：1A、3A、5A、10A，如需其他電流參數可定制。   四、產品基本技術參數 整機尺寸： 長×寬×高： 430×320×280mm 整機重量 KG：（含輸出線束） 1、電源輸入電壓：176V~264V 頻率：50Hz±10Hz 2、設備輸出電流可調范圍：0.5~5A 可調 3、單串最大輸出電壓：5V 4、電池充電輸出截止電壓可調范圍：1.500V~4.350V 5、電池充電最低允許起始電壓可調范圍：1.000~4.350V 6、設備最大輸出功率： 7、設備最大輸入功率： 8、設備最大放電公率： 9、電池電壓測量精度：不校準時±10mV，全溫度范圍±10mV， 校準后±1mV。 設備耐壓性能：電源輸入線對電池線束：≥2500V 10、電源輸入線對外殼：≥2500V 11、設備絕緣性能：≥10MΩ 12、輸出反接、跨接單串耐壓：80V 五、極限工作參數及使用環境 1、電源最大允許輸入電壓范圍：176V 至 264V 2、產品工作環境溫度最大允許范圍：-40℃至 60℃ 3、產品工作環境濕度最大允許范圍：≤ 90，無凝露，無強烈振動，無腐蝕性氣體。 4、設備最大允許存儲溫度：-55℃至 80℃（注：不能將設備長期保存在最高或最低極限溫度中）。 5、防護等級：IP21 6、冷卻方式：風冷 7、阻燃等級：94V-0V

一、應用范圍  JH8824A-24串電池壓差/內阻測試儀適用于對已組合的1--24串電池組進行復查是否配對正確。對鋰電、鎳氫電池組等進行測試。通過掃描條形碼，被測電池組數據進行存儲、溯源。 1、結構尺寸 儀器本身體積317 *260*135mm,凈重4.3KG。 2、工作環境 工作電源要求市電AC220V輸入,電源波動范圍(170-260V),工作環境溫度-10°C到40°C,工作濕度在10%~90%.最大功率100W只有測試大電流情況下出現。   二、主要技術參數 1、測試項目及范圍      單體電壓     0.000V------5.000V        精度     1mV      總體電壓     5.00V-----100.00V         精度     10mV   單體內阻     0.0 m? -----50 m?       精度     0.1 m?   總體內阻     0 m? -----1000 m?       精度     1 m? 2.參數設定 1. 單節電壓（單節電池電壓上下限值） 2. 單節內阻（單節電池內阻上下限值） 3. 總電壓  （電池組總電壓上下限值） 4. 總內阻  （電池組總內阻上下限值） 5. 電壓差  （各單節電池之間電壓差值范圍） 6. 內阻差  （各單節電池之間內阻差值范圍）   3.測試過程 1、 表筆接線（表筆接線部分可根據客戶的組合電池輸出端口進行更改），內阻測試采用標準的四線采集法進行測試，保證了測試的精度。 2、儀器要求連接電腦使用,電腦硬件配置要求一般辦公用電腦即可,系統一般要求XP系統，儀器和電腦采用工業標準的232接口（電腦由客戶自備）。 三、工作條件 1、電源輸入：AC220V±20% 2、溫度：-10℃～40℃    濕度：≤90% 3、無振動、無磁場干擾。 三、標準配件 1、測試儀器主機一臺 2、測試筆夾具一套 3、電源線一根 4、軟件一套

一、概述： 儀器用于檢驗 BMS 板高壓漏電報警試驗，提供所需的接地電阻值；測量 BMS 板總正/總負在不同的阻值情況下對地，模擬漏電情 況，檢測 BMS 對各種漏電情況的檢測及報警功能。 儀器與工控機連接，實現遠程參數設置及讀取，通過協議也可把設備軟件添加到測試上位機，即可一鍵測試。 二、供電要求 1. 支持輸入電壓范圍：12V。 2. 每塊板耗電電流最大0.3A。 三、輸出電阻 1. 最小可設定電阻為100Ω，步進精度為100Ω。 2. 最大可設定電阻為55000000Ω。 3. 輸出電阻精度： 0.5%。 四、通信接口 1. 采用RS485通信 2. 通信波特率為9600bps。 五、產品框架圖 1.原理框架 系統采樣級聯電阻板的形式，通過通訊線連接到下一塊電阻板，緊接著電阻板通過通訊線把控制信號連接到上位機。 2.實物說明 六、通訊協議 1、 RS485通訊接口，異步半雙工通訊模式。 2、 通訊波特率9600bps。 3、 數據格式： 8個數據位、無校驗位、1個停止位。 4、 報文格式說明： 4.1設置電阻值：功能碼 ：01H   報文格式：設備地址碼 + 01H + 功能碼 + 數據長度 + 數據高位 + 數據次高位 + 數據次低位  + 數據低位 + CRC低位 + CRC高位 電阻設置范圍0-55000000Ω   例： 設置設備地址1電阻值1000Ω      上位機以16進制發送：01 01 01 04 00 00 03 E8 61 A8   下位機回復文本字符串：OK  表示設定成功            多通道同時設置   群發地址：0xFF 設置所有通道電阻值1000Ω      上位機以16進制發送：FF 01 01 04 00 00 03 E8 EF 60   下位機回復文本字符串：OK  表示設定成功 4.2關閉電阻輸出： 功能碼 ：06H   報文格式：設備地址碼 + 01H + 功能碼 + 數據長度 + 數據高位 + 數據次高位 + 數據次低位  + 數據次位 + CRC低位 + CRC高位 例： 關閉設備地址1絕緣電阻 上位機以16進制發送：01 01 06 02 00 00 9D 42 下位機回復文本字符串：OK  表示關閉成功   4.3讀取設備絕緣電阻值： 功能碼 ：07H   報文格式：設備地址碼 + 01H + 功能碼 + 02H + 00H + 00H + CRC低位 + CRC高位   例： 讀取設備地址1當前絕緣電阻值 上位機以16進制發送：01  01  07  02  00  00  9C BE   下位機返回16進制：01 01 22 33 44 AC F5   數據解析說明： 01----設備地址 01 22 33 44 -----電阻值  高字節在前 低在后  轉換10進制 =19018564Ω AC F5    -----CRC16校驗位 4.4  修改板卡地址  功能碼 ：11H 修改設備地址1 地址為3 報文格式：設備地址碼 + 00H + 11H + 04H +00H +00H +00H + 03H + CRC低位 + CRC高位   例：上位機以16進制發送：01 00 11 04 00 00 00 03 33 47  下位機無應答

參考外形圖 一、概述：溫度仿真（模擬）單元主要測試產品的溫度檢測功能，根據溫度傳感器在不同溫度中的阻值變化，上位機通過轉換不同阻值，實現溫度的變化的模擬，與被測試產品通過溫度模擬單元輸出端讀取的溫度值做對比，以對比的結果判斷產品好壞； 二、供電要求 1. 支持輸入電壓范圍：5.0V~5.5V，建議輸入5.3V。 2. 每塊板耗電電流最大1.2A。 三、輸出電阻 1. 最小可設定電阻為1Ω，步進精度為1Ω。 2. 最大可設定電阻為3500000Ω。 3. 輸出電阻精度：當設定1-4R時，輸出精度達到10%以內；當設定5-10R時，輸出達到2%以內，當設定10-20R時，輸出精度達到1%以內；當設定大于20R時，輸出達到0.5%以內。 四、通信接口 1. 采用RS485通信 2. 通信波特率為9600bps。 五、產品框架圖 1.原理框架 系統采樣級聯電阻板的形式，通過通訊線連接到下一塊電阻板，緊接著電阻板通過通訊線把控制信號連接到上位機。    2.實物說明                     六、通訊協議 1、RS485通訊接口，異步半雙工通訊模式。 2、通訊波特率9600bps。 3、數據格式： 8個數據位、無校驗位、1個停止位。 4、報文格式說明：     4.1設置電阻值： 報文格式：設備地址碼 +通道號 + 功能碼 + 數據長度 + 數據高位 + 數據次高位 + 數據次低位  + 數據次位 + CRC低位 + CRC高位   功能碼 ：01H   電阻設置范圍0-3500000Ω   例： 單通道設置 設置設備地址1第1通道電阻值1000Ω      上位機以16進制發送：01 01 01 04 00 00 03 E8 61 A8    下位機回復文本字符串：OK  表示設定成功     單通道設置 設置設備地址1第2通道電阻值1234567Ω      上位機以16進制發送：01 02 01 04 00 12 D6 87 EC 11   下位機回復文本字符串：OK  表示設定成功             多通道同時設置   群發地址：0xFF 設置所有通道電阻值1000Ω      上位機以16進制發送：FF 01 01 04 00 00 03 E8 EF 60      下位機回復文本字符串：OK  表示設定成功   4.2關閉電阻輸出： 功能碼 ：06H     報文格式：設備地址碼 +通道號 + 功能碼 + 數據長度 + 數據高位 + 數據次高位 + 數據次低位  + 數據次位 + CRC低位 + CRC高位     例： 關閉設備1第1通道電阻 上位機以16進制發送：01 01 06 02 00 00 9D 42 下位機回復文本字符串：OK  表示關閉成功     4.3讀取通道電阻值： 功能碼 ：07H   報文格式：設備地址碼 + 01H + 功能碼 + 02H + 00H + 00H + CRC低位 + CRC高位   例： 讀取設備1雙通道當前電阻值 上位機以16進制發送：01  01  07  02  00  00  9C BE   下位機返回16進制：01 01 22 33 44 00 20 30 40 25 58      數據解析說明： 01----設備地址 01 22 33 44 -----第一通道電阻值  高字節在前 低在后  轉換10進制 =19018564Ω 00 20 30 40 -----第二通道電阻值  高字節在前 低在后  轉換10進制 =2109504Ω 25 58    -----CRC16校驗位     4.4 修改板卡地址： 功能碼 ：11H   報文格式：設備地址碼 + 00H + 功能碼 + 04H + 00H + 00H + 00H + 新地址 +CRC低位 + CRC高位   例： 修改設備1地址為10 上位機以16進制發送：01 00 11 04 00 00 00 0A F3 41    第8個字節0A為新地址   下位機無應答
