電池測試軟件

作者：Admin時間：2021-09-25 17:58:02[1071]次瀏覽

精惠電池測試軟件包括了多樣的內建測試項目，使用者依照實際需求，利用“測試項目編輯”功能，編寫自己的測試項目，此彈性功能幾乎可以無限制擴充為獨有的測試庫。

可以滿足不同階段及不同電力轉換裝置的測試需求，讓使用者可在相同的操作環境下，讓測試程式可適用于研發或生產線，可以幫助節省產品轉移量產所需的人力與時間成本。

軟件特點

支持測試項目再編輯，集成在線調試等二次開發模式;支持報告自動導出功能，報告具有波形數據的豐富顯示;強大的報告統計分析功能，方便制程管控和品質管理;支持系統登陸權限記錄管理功能，方便生產管理;支持GPIB/USB/Rs232/Rs485/I2C/LAN等標準協議接口;支持條形碼與二維碼掃描 ;

兼容WindowsXP、Windows7、Windows8、Windows 10

主要功能	工況模擬試驗；直流內阻測試；循環壽命試驗；容量、能量測試；充/放電特性試驗；脈沖充/放特性試驗；充放電效率試驗；過充、過放承受能力試驗；單體溫度特性試驗；單體電池電壓試驗等（部分功能為選配項目）
循環次數	不限制
可編程步驟	不限制
最短步長	100ms
循環嵌套	10層
編程特點	每工步可有一個或者多個出口
權限	具有管理員權限功能
工步類型	恒流充電（CC）、恒壓充電（CV）、恒流放電、恒流恒壓充電、恒功率充放電、恒阻放電、電流脈沖充放電、直流內阻測試、斜坡充放電、工況模擬、靜置、循環等
截止條件	可根據整組或單體電壓、電流、時間、容量、溫度（以上單項或其組合條件），以及其他擴展變換函數值來進行步驟條件設置
記錄條件	時間差、電壓差、電流差、溫度差
記錄參數	總電流、總電壓、總時間、充電時間、放電時間、總能量、總?cè)萘?、總功率、充電累計容量、放電累計容量、單體電壓、單體溫度、循環次數、直流內阻、BMS數據等
最小時間間隔	10ms，每個工步可單獨設置不同的記錄條件及記錄時間間隔
保存方式	MySQL/MSSQL數據庫保存

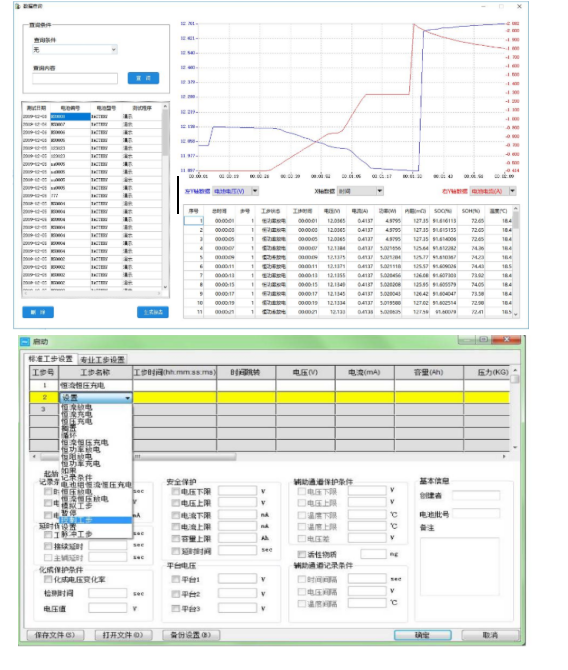

展現方式	當前數據報表：有記錄序號、記錄時間、總時間、電壓、電流、容量、能量、絕對時間、功率、單體電壓等
	分層報表∶有循環分析、過程分析、詳細數據;循環序號、充電容量、放電容量、工步時間、電壓、電流、溫度、容量、起始電壓、終止電壓、起始溫度、終止溫度等
	常規報表∶有循環序號、電壓、電流、溫度、充電容量、放電容量、充放電效率、充電能量、放電能量等
	定制報表∶可以選擇導出通道信息、循環分析、過程分析、詳細數據、曲線、輔助通道等報表以及報表內容
導出方式	數據可以導出EXCEL、CSV、PDF等文件格式
種類	X軸∶時間、電流、電壓、溫度、容量、比容量、能量、比能量、功率、循環序號等 Y軸∶電流、電壓、溫度，容量、比容量、能量、比能量、功率、單體電壓、單體溫度、輔助通道電壓差、輔助通道溫度差、輔助通道最高電壓、輔助通道最低電壓、輔助通道最高溫度、輔助通道最低溫度、輔助通道平均電壓、輔助通道平均溫度、輔助通道電壓、輔助通道溫度等
展現方式	X軸、Y軸參數任意組合
電網側保護	欠壓、過壓、過流、短路、缺相保護報警
電池側保護	欠壓、過壓，過流、短路、極性反接保護報警
斷電保護	外部斷電后，測試程序斷點保存在中位機中，有效避免因斷電造成數據丟失，通電后可以續接工步
單體保護	單體欠壓、單體過壓、單體溫度超限、極性反接、保護報警，保護限值可設置
